Caso: aggiornamento della protezione della sicurezza nel seminario di cuscinetto
Sfondo
A causa dell'approccio frequente degli operatori a macchine per il fustenza di fustigazione ad alta pressione per il debug di muffe o la rimozione delle parti, un seminario di cestino è soggetto a rischi come il pizzico meccanico e il metallo fuso che schizzano . per soddisfare le procedure di sicurezza per il cimero di sicurezza per le procedure di sicurezza " Workshop ha introdotto un sistema di tappeti di sicurezza .
Soluzione
Aggiornamento della protezione della sicurezza nel seminario di cuscinetto
Controllo perimetrale

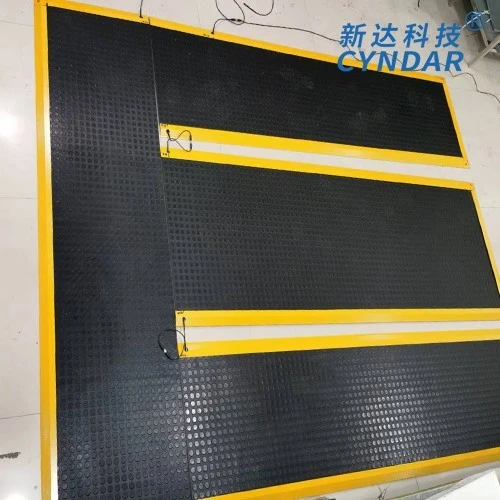

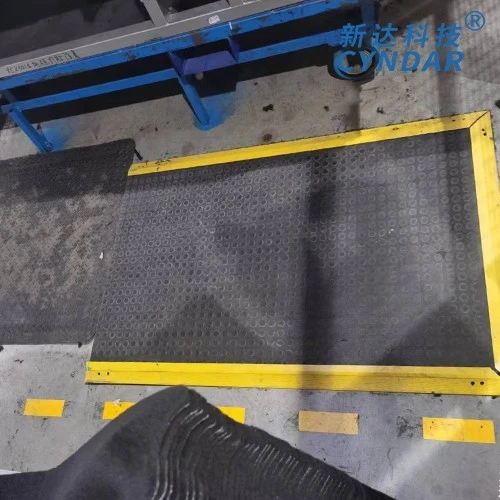

Un tappeto di sicurezza con dimensioni personalizzate (1200 × 1800mm) è posata all'interno di 1 . 5 metri attorno alla macchina da stampo per formare un'area di isolamento fisica . il tappeto è fatto di materiale di banana NBR pesante, con un carico dinamico di 500 kg e una pesatura statica di 800 kg e lattina a una pausa.
Controllo del collegamento
Il tappeto di sicurezza è collegato al controller della macchina per coltivazione in tempo reale . quando una persona passa accidentalmente sul tappeto, il tappeto emette immediatamente un segnale di arresto al relè di sicurezza, che riduce l'alimentazione dell'attrezzatura all'interno di 0 . 5 secondi, costringendo la chiusura dello stampo, l'iniezione e altre azioni per evitare pinch o schizzi.
Miglioramento della sicurezza
Le strisce in lega di alluminio sono installate sul bordo del tappeto per prevenire lo spostamento; Combinato con l'interruttore del limite della porta di sicurezza dell'officina, si ottiene una doppia protezione dell'assicurazione .
Effetto
Tasso di incidenti ridotto del 95%: intercettare efficacemente il personale dall'ingresso erroneamente in aree ad alto rischio;
Efficienza di produzione Miglioramento: riduzione dei danni delle attrezzature causati dalle fermate di emergenza e dai costi di manutenzione ridotti del 30%;
Rispettare gli standard di sicurezza: passata ISO 13856-1 certificazione del dispositivo di protezione sensibile alla pressione .
Caso:
Principio tecnico: meccanismo di innesco sensibile alla pressione;
Scenario di applicazione: protezione perimetrale delle macchine da fusione;
Verifica dell'effetto: ridurre il rischio di inattività .

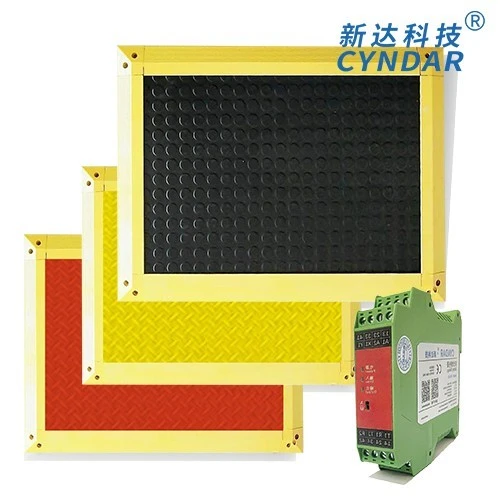

Parametri del tappetino di sicurezza
Scarica la brochure del prodotto per visualizzare tutti i parametri
Il sistema di protezione dei tappeti di sicurezza è in grado di rilevare se ci sono persone nell'area di deposizione in un certo periodo di tempo e impedire alle persone nell'area di lesioni personali e perico
PSM 4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
Modello |
Larghezza | Lunghezza | Numero di giunzioni |
Descrizione delle dimensioni |
Configurazione colore/materiale |
Configurazione della resistenza |
Lunghezza del cavo |
Controller |
|
PSM4 (impostazione predefinita) |
L2: larghezza del cuscinetto di sicurezza |
L1: lunghezza del cuscinetto di sicurezza | L1: non scrivere |
A: Dopo aver installato il telaio esterno |
B: superficie di gomma nera (predefinita) |
K: 4- cavo core (impostazione predefinita) |
3M: configurazione standard . non scrittura (impostazione predefinita) |
SRC: relè di sicurezza |
|
PSM6 |
2: giunzione 2 pezzi |
F: dimensioni del tappeto netto, telaio aggiuntivo richiesto |
Y: Yellow PVC (Pattern) |
KF: 2 set di 2 core |
6m: cavo da 6 metri |
|||
| PSM11 |
3: giunzione 3 pezzi |
P: dimensioni del tappeto netto, senza telaio esterno |
H: Red PVC (Pattern) |
R: con resistenza terminale (8.2kΩ) |
Cavo 8M: 8 metri |
|||
| 4: giunzione 4 pezzi |
S: tipo personalizzato |
Parametri del pad di sicurezza
|
Mappe di sicurezza |
||||||
|
Adattarsi alla gamma di rilevamento |
È adatto per il personale di ispezione in condizioni di lavoro generale e non può resistere alla frantumazione dei veicoli e all'impatto degli oggetti pesanti . |
|||||
|
Occasioni di utilizzo consigliate |
Adatto alla protezione della sicurezza nelle aree operative del personale; PSM 4 - modello regolare, la scheda dura è più resistente all'usura ed è adatta per un lato più grande di 400 mm (il valore predefinito è PSM4 senza istruzioni); PSM 6 - pad soft, più reattivo, non beneficiabile, adatto per piccole dimensioni; PSM 11 - Soft imbottito, più sottile, non benedabile, altezza limitata per le posizioni strette; |
|||||
|
Industrie applicabili |
Industria cartacea, industria elettronica, linee di produzione di saldatura automobilistica, linee di produzione di forgiatura, applicazioni industriali generali e pallettizzatori automatici e altre applicazioni industriali leggere e pesanti |
|||||
|
Dimensioni (tappetino netto) |
Intervallo di larghezza personalizzato: 200mm -1000 mm Intervallo di lunghezza personalizzato: 200mm -2000 mm |
Materiale di superficie-PSM4 |
PSM 4- gomma (particelle nere per anti-skid) o PVC (motivi rossi e gialli per anti-skid); |
|||
|
Forma di sigillatura del bordo |
Sigillatura del bordo in alluminio giallo |
Materiale di superficie-PSM6, PSM11 |
Sole dura |
|||
|
Carico massimo consentito (8 ore) |
Meno o uguale a 400N/cm2 |
Vita meccanica PSM4 |
＞1,000,000 |
|||
|
Umidità massima (23 gradi) |
95% (condensa) |
Vita meccanica PSM6 |
＞800,000 |
|||
|
Temperatura ambiente (ambiente di utilizzo) |
-5 grado a 55 gradi (nessuna glassa o condensa) |
Vita meccanica PSM11 |
＞700,000 |
|||
|
Temperatura ambiente (ambiente di archiviazione) |
-10 grado a 60 gradi |
Cavo |
4- core*0,32² cavo schermato, standard 3M (può essere personalizzato e allungato) |
|||
|
Forza innescante |
PSM 4- adulto 30kg |
PSM6/11- adulto 20kg |
Tipo di output |
2NO (passivo normalmente aperto) |
||
|
Livello di protezione |
IP65 |
Connessione in serie |
È consentita una connessione in serie di blocchi inferiori a 5/6 (o non più di 4-5 metri quadrati) |
|||
|
Spessore |
PSM 4-14 mm |
PSM 6-15 mm |
PSM 11-11 mm |
Controller Tensione massima |
Dc24v (usando 0 v Control) |
|
|
Tempo di risposta |
＜ 30 ms |
COMPUTINGAZIONE CORRENTE \\ TENSIONE |
Max .100 ma \\ 5v |
|||
|
Peso |
Circa 20 kg/m² |
Area a blocco singolo consentito |
1.5m² |
|||
|
Conformarti a Applicazione standard |
Il sistema di protezione della sicurezza non isolato composto da tappetino di sicurezza e relay di sicurezza SRC106 soddisfa i seguenti standard . en 1760-1 ISO 13856-2 en62061 en iso 13849-1 en 60204-1 en/Iec 61496-1} |
|||||
