Utilizzo di scanner laser di sicurezza per la protezione dell'area sui rulli a rulli in una linea di produzione della carta

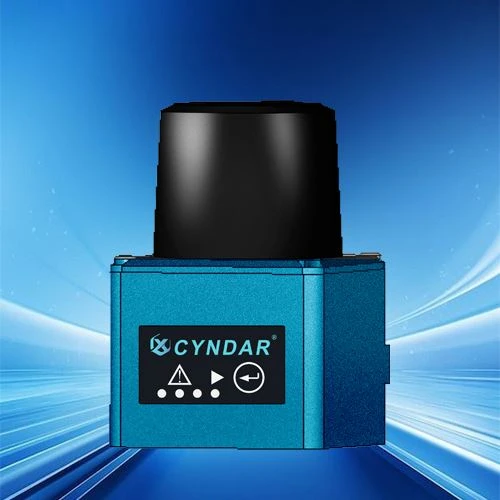

XD-TOF-05DP
Caso di studio: protezione dell'area dei rulli in una linea di produzione della carta
Scenario applicativo
Gli scanner laser di sicurezza sono installati su entrambi i lati dei rulli di pasta ad alta-velocità per impedire al personale di manutenzione di entrare nell'area dei rulli operativi.
Configurazione tecnica
Modello: XD-TOF-05DP (XD-TOF-20DP per rulli di lunghezza superiore a 5 metri)
Metodo di montaggio: montare il laser scanner di sicurezza a 10 cm dal suolo, formando un'area di monitoraggio 2D.
Funzione di monitoraggio: invia segnali di stato al sistema di controllo centrale tramite i terminali per Zona 1 e Zona 2.
Vantaggi in termini di sicurezza: il rilevamento-di cortocircuiti{1}}circuiti aperti/circuiti aperti-fornisce al centro di controllo feedback in tempo reale-sullo stato del sistema.
SRC106
Vantaggi tecnici comuni
Se utilizzato con la soluzione relè di sicurezza Xinda SRC, sono disponibili le seguenti funzionalità:
Il meccanismo di controllo reciproco del segnale a doppio canale- garantisce il mantenimento delle funzioni di sicurezza durante i guasti
Supporta la commutazione della modalità di ripristino manuale/automatica (tramite DIP switch laterale)
Configurazione del contatto 3 NO + 1 NC, compatibile con varie integrazioni del sistema di controllo
Per specifiche più dettagliate, contattare il servizio clienti. È inoltre possibile fare riferimento alla documentazione tecnica originale.
|
Modello |
XD-TOF-05DP |
XD-TOF-05DN |
XD-TOF-20DP |
XD-TOF-20DN |
|
|
Segnale di uscita |
PNP |
NPN |
PNP |
NPN |
|
|
Caratteristiche del prodotto |
|||||
|
Spazio di lavoro |
0.05~5m |
0.05~20m |
|||
|
Sorgente di luce laser |
Il 905 nm (Classe I) è conforme alla norma EN 60825-1:2014 |
||||
|
Scansiona l'intervallo dell'angolo |
270 gradi |
||||
|
Frequenza di scansione |
15 Hz/30 Hz |
||||
|
Risoluzione angolare |
0,1 gradi/0,3 gradi |
||||
|
Distanza di protezione, riflettività 10%. |
2.5m |
10m |
|||
|
Funzione di auto-apprendimento |
L'ambiente viene scansionato automaticamente per generare aree |
||||
|
Monitorare contemporaneamente l'area/il numero totale dell'area |
3 regioni/16 gruppi * 3 regioni |
||||
|
Forma dell'oggetto identificabile |
Quasi qualsiasi forma |
||||
|
Errore di misurazione |
±30 mm |
||||
|
Parametri meccanici/elettronici |
|||||
|
Collegamento elettrico |
Cavo terminale diffuso 12P + alimentazione 2P |
||||
|
Tensione di servizio |
CC 9 V ~ 28 V |
||||
|
dissipazione di potenza |
2 W max |
||||
|
Cambiare azionamento |
CC 30 V, 50 mA MASSIMO |
||||
|
Colore della conchiglia |
Blu Nattier |
||||
|
Livelli di protezione |
IP65 |
||||
|
Peso |
150 g, senza cavo |
||||
|
Dimensioni (lunghezza x larghezza x altezza) |
50 mm x 50 mm x 76 mm |
||||
|
Joggle |
|||||
|
USB |
Micro-USB |
||||
|
Connettersi a un personal computer |
Sistema operativo: Windows 7 e Windows 10 CPU: Intel i5 dual-core 2.7G e versioni successive |
||||
|
Importare |
Selezione della zona |
GND/NCx4 |
|||
|
Aspetta il momento opportuno |
TERRAx1 |
||||
|
Commutazione dell'uscita del volume (OSSD) |
Il transistor NPN/PNP, x 3 |
||||
|
Output di avviso (output non-sicuro) |
Indicazione dello stato operativo dell'apparecchiatura (rilevamento guasti) x 1 |
||||
|
Tempo di ritenzione dell'uscita del segnale |
10 ms ~ 10.000 ms (regolabile) Valore tipico di 330 ms |
||||
|
|
|||||
